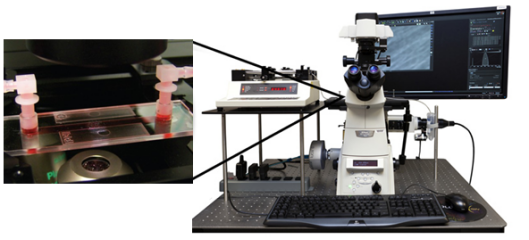

示意圖

單向?qū)恿魑⒘黧w系統主要組成部件

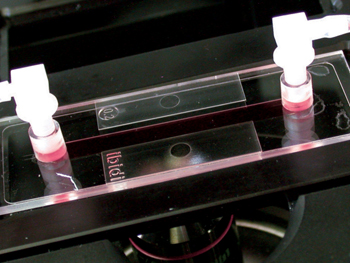

平行板流動小室（Parallel-Plate Flow Chamber）是體外研究細胞力學常用的模型之一，用來模擬體內各種細胞處于生理環境中，暴露在動態液體流作用下所受到的流體剪應力。體外細胞的代謝反應與所受到的壁面剪應力(Wall shear stress)密切相關。

2：注射泵

通道灌注型注射泵，主要在生物實驗室使用，一體式結構。能夠裝卡不同規格的注射器(進樣器)，通道數量不同，可以編程。微量注射泵適合高精度、小流量的液體傳輸。

3儲液瓶

儲液瓶用于存放和收集整個灌流過程中的系統所需要的灌流液。

4 連接管道及接頭

連接管道要根據所需要的理想流速范圍，選擇合適大小的硅膠管管道。接頭用于整個管道系統的連接。

本系統的優勢：

1.平行板流動小室能夠產生生理學范疇內的壁面剪應力：0.01-30dyn/cm2。通過蠕動泵以可控的運動力將液體注入平行板流動腔內產生剪應力。

2.裝置設計，組裝和操作簡單，方便；

3.可以在設定的時間-周期內研究穩定剪應力對細胞的影響；也可以隨實驗需求調節流速和剪應力；

4細胞可在流動條件下生長，能夠在顯微鏡下隨時觀察生長狀態；或者利用視頻顯微鏡實時監控細胞狀態；

應 用：

1.模擬體內血液流動產生的血流剪切力，研究不同剪應力下白細胞和內皮細胞之間的動態粘附作用或白細胞受體-配體間的相互作用等；

2.利用平行板流動小室產生剪應力模擬腫瘤細胞的體內生長環境，從而研究腫瘤細胞的增殖，吸附和轉移機制。

3.細胞趨化實驗中作為藥物測試體系，基于白細胞-內皮細胞粘附過程作為新藥物的運輸體系；

技術參數

微量注射泵工作模式：注射
通道數量：1或者4
較大行程：140mm
行程分辨率：0.156μm
線速度范圍：5μm/min-65mm/min(流量=線速度×注射器內截面積)
線速度調節分辨率：5μm/min
行程控制精度：誤差≤±0.5%(行程≥較大行程的30%時)
額定線性推力：＞90N
注射器選擇：內置主要廠家、主要型號注射器供選擇
注射器自定義：可直接輸入注射器內經
流量校正：通過校正程序獲得更為準確的液量
運行參數設置：分配液量、注射時間等
顯示參數選擇：液量、流量或線速度
掉電記憶：重新上電后可選擇是否按照掉電前的狀態繼續進行工作
狀態信號輸出：2路OC門信號輸出，用于指示啟/停和方向狀態
控制信號輸入：2路啟停控制輸入端，1路下降沿觸發信號控制啟停；1路TTL電平信號控制啟停
通信接口：RS485
外形尺寸：280×210×140(mm)
重量：3.6kg
使用電源：AC 90V-260V/15W
工作環境溫度：0℃-40℃
工作環境相對濕度：＜80%
